隨著智能終端市場在中國，尤其是珠三角的產能提升和供應鏈的整合，玻璃蓋板的檢測行業必將迎來爆發式的增長，同時國內外玻璃蓋板檢測領域存在的諸多問題，行業急需創新型的玻璃蓋板檢測設備的出現。

玻璃蓋板作為智能終端產品最重要的構成部件之一，玻璃蓋板的制造擁有巨大的市場存量以及增長潛力，是眾多國家和企業爭奪的焦點。玻璃蓋板生產工藝復雜，特別是進入2.5D和3D蓋板時代后，由于導入了更復雜的工序以及最終客戶對外觀要求的不斷提高，在生產過程中無可避免的會產生各種各樣類特征不同的缺陷，常見的有劃痕、凹坑、絲印不良、雜質、異色等外觀缺陷。各類特征的缺陷需要檢測員不斷翻轉蓋板，并在一些特定光線角度或觀察視角下才能捕捉到。這就對用于取代人工目視檢查的玻璃蓋板自動化檢測設備的設計和制造提出了非常高的要求。

長步道高反形貌自由曲面3D面型測量儀檢測玻璃蓋板實拍圖

這時候機器視覺檢測設備就派上用場了，機器視覺替代人眼，采用智能圖像采集和圖像處理技術，檢測系統利用視覺處理算法，實現缺陷精確檢測，智能分類和分級，已成為蓋板玻璃檢測行業的標配了。具體來說，以往人工檢測效率是每天1000-1200片而采用機器檢測效率可達到每天4萬-4.5萬片。

高反曲面三維面行測量儀能夠進行玻璃表面缺陷以及掃描透明材料（手機玻璃殼、汽車玻璃等）檢測。從這個意義上說，它實質上屬于一種立體測量技術。與傳統技術相比，它能完成復雜形體的點、型面的三維測量，實現無接觸測量，具有速度快、精度高的優點。這些特性決定了它在許多領域可以發揮重要作用，而且其測量結果能直接與多種軟件接口，今天它己廣泛應用在各個領域。

三維形貌測量中具有挑戰性的任務就是精確測量各種高反光零件的表面，高反光物體由于材料的特性，表面多有高光反射、高光比等問題，造成拍攝到的整幅圖像中高反光區域出現過曝光，其他區域曝光不足，圖像觀感下降和紋理細節丟失等現象。使用傳統的結構光方法測量時，造成重建結果出現大面積的數據空洞。高反光表面三維測量最常用的方法通常被稱為高動態范圍(HDR, High-Dynamic Range)技術。

長步道高反形貌自由曲面3D面型測量儀

長步道高反形貌自由曲面3D面型測量儀，是高精度通用型測量設備，可測量非球面、自由曲面和特殊的光學元件，將接觸感式探針與光學傳感器結合為一體，自動調心和調平，校準和定義坐標系統自動實時誤差補償。通過主動跟蹤測量未知輪廓，一臺設備同時測量物體形狀、輪廓及粗糙度。專為鏡面自由曲面進行可靠的表面檢測而研發設計，能可靠的檢出肉眼不可見的反光部件的形狀偏差和外觀缺陷。

產品功能：

1. 幾何信息：高度圖、曲率、斜率、與CAD比對等

2. 支持3D測量點云輸出

3. 支持點云匹配（測量點云與面型公式）

4. 支持高度誤差、斜率誤差、曲率誤差輸出

5. 缺陷檢查：凹凸點、劃痕、波紋、畸變等

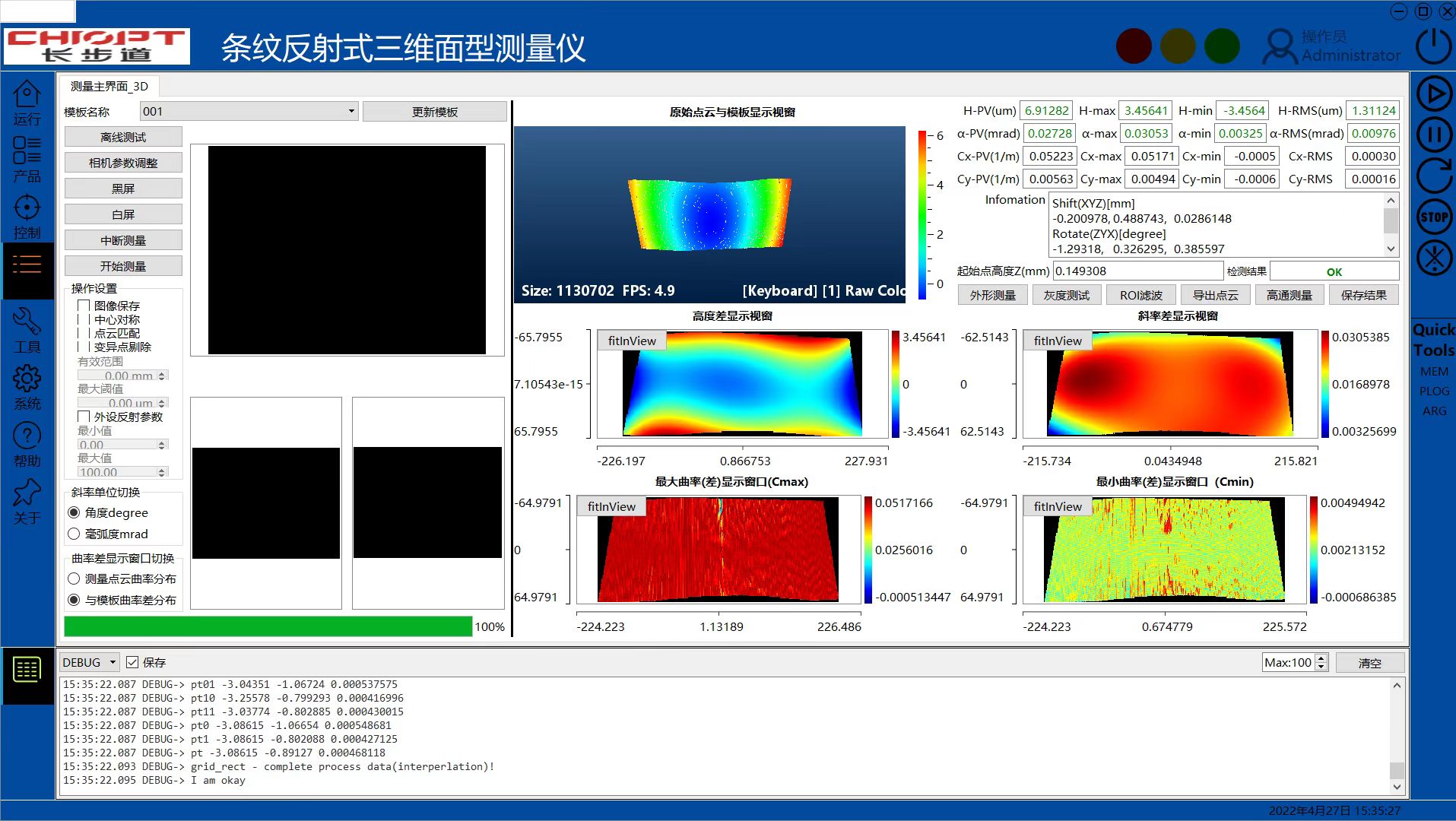

玻璃蓋板實測圖

產品特點

1. 高精度 微米級檢測精度，可靠檢測反射性表面形狀偏差和外觀缺陷

2. 高速度 采用偏折法測量，速度遠快于接觸式檢測

3. 應用靈活 可集成到生產線或搭配機械手使用，實現100%在線檢測

4. 可定制化 全部核心硬件、軟件自主研發，可根據用戶需求定制

產品系列

產品應用

鏡面反射自由曲面3D面型測量和缺陷檢查

汽車玻璃

HUD反射鏡

噴器外殼

應用檢測案例

HUD反射鏡

后視鏡

汽車玻璃

手機后蓋
