工業鏡頭選型是非常重要和關鍵的環節，因?yàn)楣I(yè)鏡頭選型關乎機器視覺成像質量。下面一起了解鏡頭選型基本參數，選型公式及選型實例。

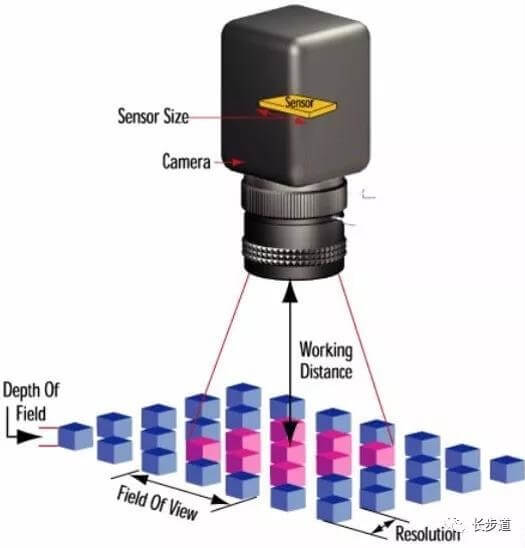

1.鏡頭選型基本參數

視場(Field of view, 即FOV，也叫視野范圍)

工作距離(Working Distance,即WD)

芯片大小(Sensor Size)

像元大小(Pixel Size)

接口（Mount）

2.選型公式

焦距f=WD × CCD芯片尺寸( H or V) / FOV( H or V)

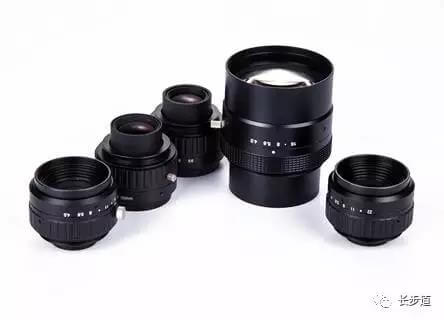

3-1.工業鏡頭選型實例-面陣鏡頭

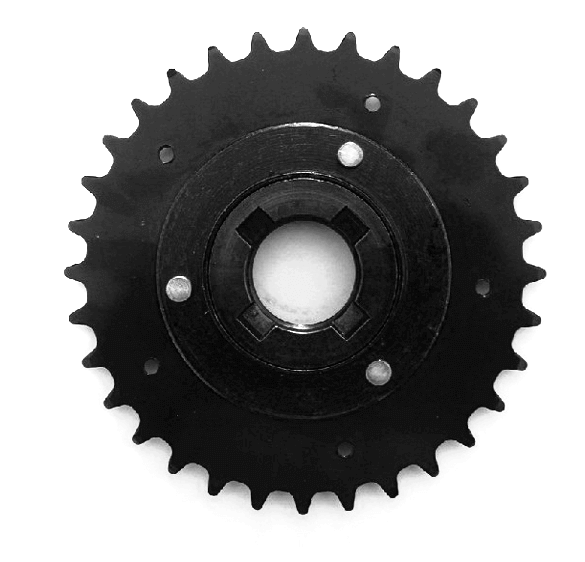

輪盤螺絲識別&輪齒毛刺

已知條件：

鏡頭種類：FA；

相機型號：1/2.5” 500W Basler；

芯片對角線6.4mm；

FOV:150*150mm，對角線210mm；

計算：

光學放大率=6.4/210=0.03X；

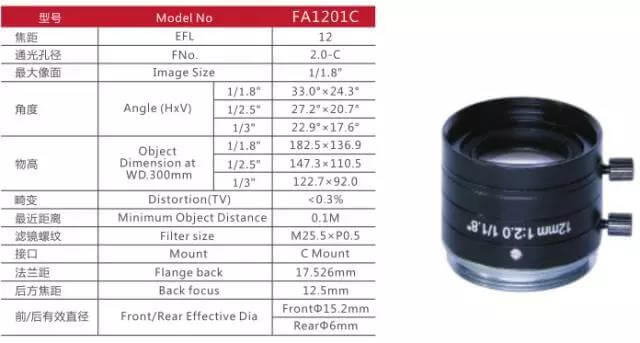

工作距無要求但越近越好；WD最好介于視野的2-4倍，所以這里選2X；焦距≈光學放大率*WD≈0.03×420 ≈12mm；最終選型為FA1201C。

3-2.工業鏡頭選型實例-遠心鏡頭

已知條件：

1 〞芯片；

視野40mm*35mm；

遠心鏡頭。

計算：

倍率=芯片/視野=12.8/40=0.32x；

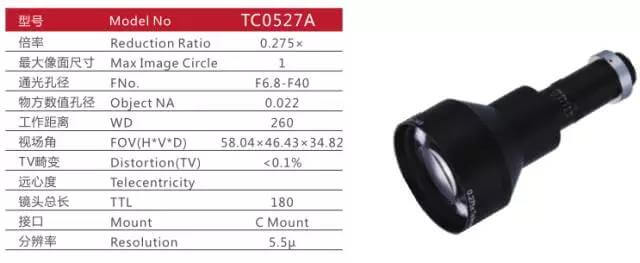

找一個像面等于或大于1 〞；倍率略小于0.32x的即可；查看鏡頭規格書，TC0527A滿足需求。

什么情況下用遠心鏡頭？

①高精度測量

②視野很小或工作距離很近

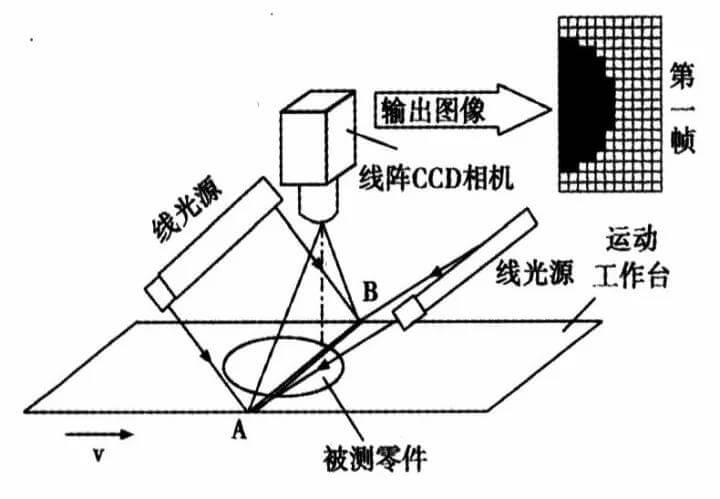

3-3.工業鏡頭選型實例-線掃描鏡頭

已知條件：

8k7μ芯片；

視野600mm；

工作距離越短越好。

計算：

芯片尺寸長度=8k*7 μ=56mm；

放大倍率= Image size/Object size=56/600=0.093 x；

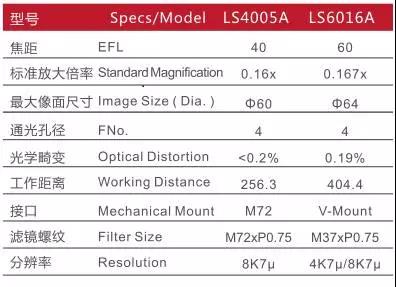

所以找一個像面等于或大于Φ56，倍率支持0.093x即可；當0.16x時，WD是256mm；推算0.093x時，WD≈256×(0.16/0.093)=440mm；查看鏡頭規格書，LS4005A滿足需求。

LS6016A也滿足需求：

當0167x時，WD是404mm；推算0.093x時，WD≈404×(0.167/0.093)=725mm。同類參數，工作距離越短鏡頭越貴，按實際需求權衡選擇。

4.線掃描鏡頭選型流程

芯片：確定相機芯片尺寸和分辨率

          確定相機的法蘭距離和接口

倍率：計算出鏡頭的倍率=芯片長度/視野長度

          在產品手冊中找出倍率相近的鏡頭

接圈：確認鏡頭O/I 距離和工作距離是否滿足要求

          搭配接圈

通過以上的案例我們大致能解決一些工業鏡頭選型所遇到的問題。如有相關問題歡迎大家留言咨詢，小編會竭盡全力為大家解答！
